一體化的溫度變送器一般由測溫探頭(熱電偶或測溫電阻體傳感器)和雙線式固體電子單元構成。 以固體模塊形式將測溫探針直接安裝在端子箱上，形成一體化的變送器。 一體化的溫度變送器一般分為熱阻和熱電偶類型。

測溫電阻溫度變送器由基準單元、R/V轉換單元、線性電路、逆連接保護、限流保護、V/I轉換單元等構成。 測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫測溫

熱電偶溫度變送器一般由基準源、冷補償、放大單元、線性化處理、V/I轉換、斷續處理、逆連接保護、限流保護等電路單元構成。 在冷端補償下放大熱電偶產生的熱電勢后，蓋通過線性電路消除熱電勢和溫度的非線性誤差，zui放大后轉換為4~20mA的電流輸出信號。

為了防止熱電偶測量過程中電氣斷線而使控制溫度發生故障，發射器還設置了斷路保護電路。

熱電偶斷線或連接不良時，從振蕩器輸出zui的較大值( 28mA )，計量器切斷電源。

結構簡單，節約導線，輸出信號大，抗干擾，線性好，顯示儀表簡單，具有固體模塊抗震防潮、逆接保護和限流保護、功能可靠等優點。

的輸出是統一的4~20mA信號?？梢耘c微機系統和其他通常的儀表組合使用。 用戶也可以要求制作防爆型和防火型儀表。

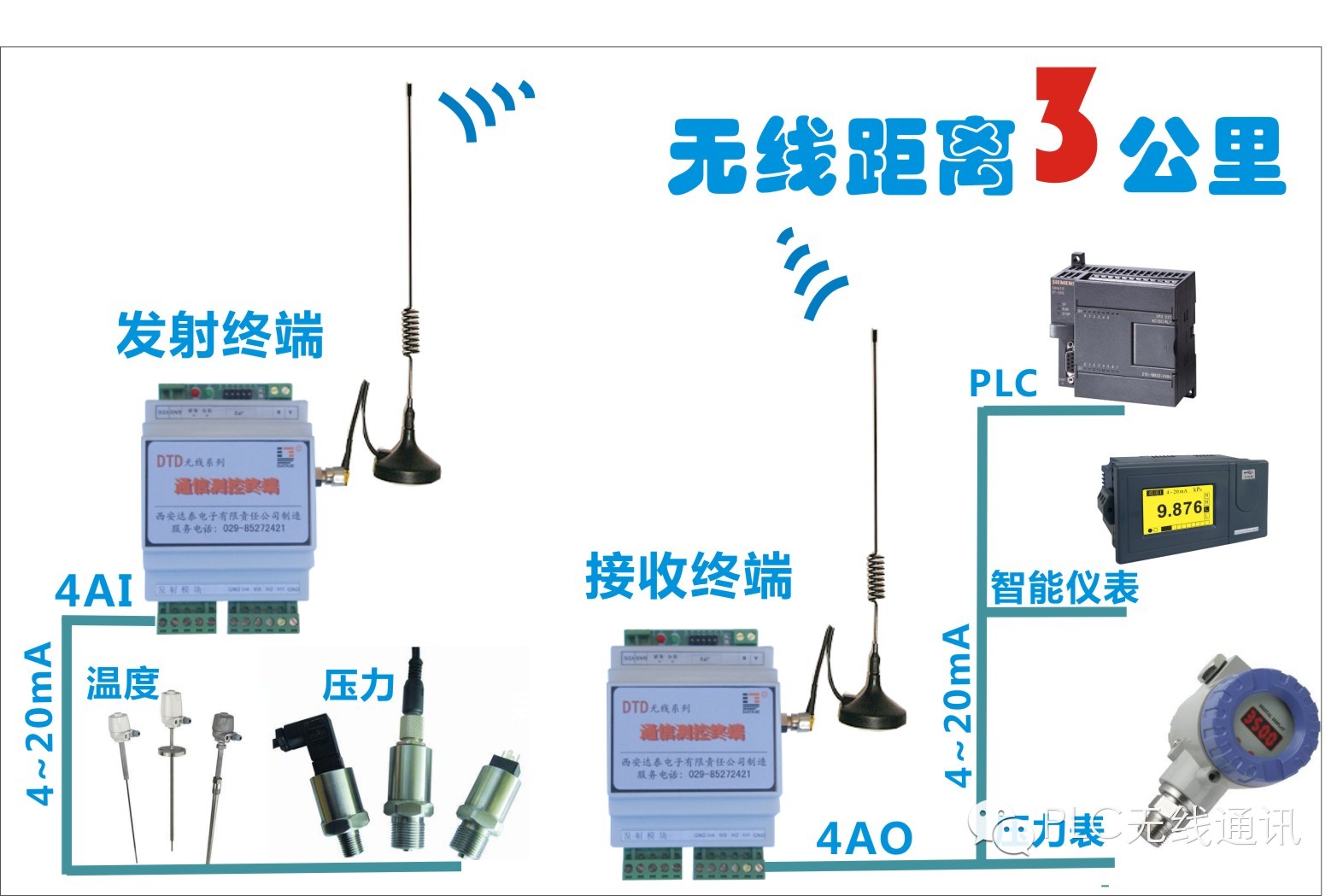

作為無線溫度變送器的無線信號發生器DTD110F可收集從工業場所的發生器輸出的標準4~20mA的電流信號并通過無線發送，在遠端同時輸出4~20mA的電流信號。 無線的可靠傳輸距離可達3公里以上。 解決了有線方案施工繁雜、設備后期維護成本高的問題。 與傳感器、變送器、PLC、DCS、變頻器、智能儀表等組合使用。 不需要編寫程序，不需要接線，一般電工可以調試使用。

傳感器和變送器在儀器、儀表和工業自動化領域發揮著重要作用。 與傳感器不同，振蕩器不僅將非電量轉換為可測量的電量，而且通常具有一定的放大作用。
