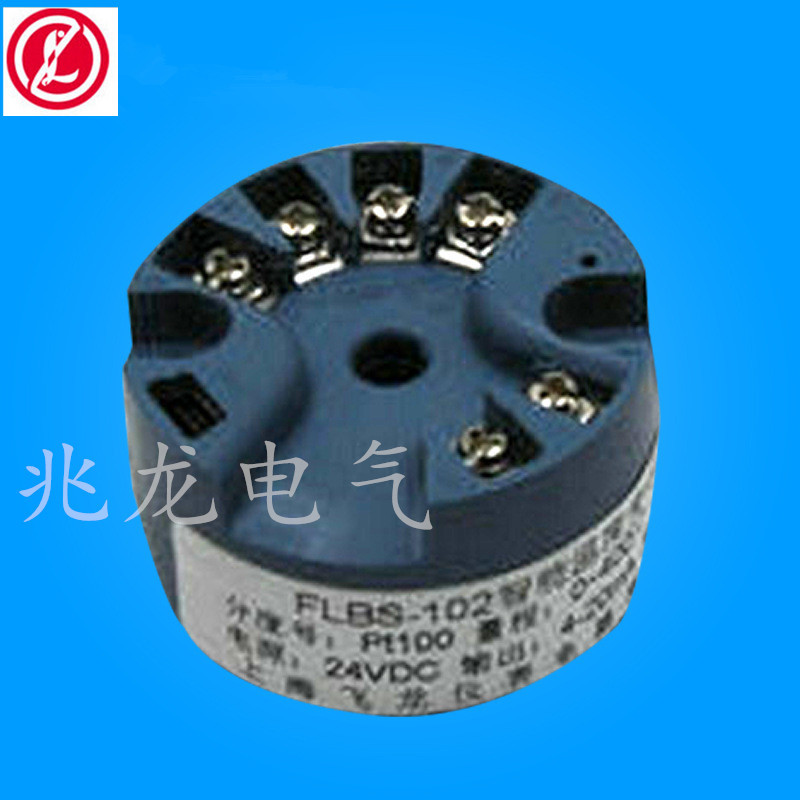

集成的溫度變送器與工業熱電偶、熱阻結合使用，集成的溫度變送器采用雙線傳輸方式(雙引線是電源輸入和信號輸出的共同傳輸線)。 集成的溫度變送器將工業熱電偶、熱阻信號轉換為輸入信號或與溫度信號線性的4-20mA、0-10mA的輸出信號。 一體化的溫度變送器可以直接安裝在熱電偶、熱電阻體的端子箱內而成為一體結構。 作為新一代測溫計，廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防、科研等工業部門。

◆一體溫度變送器的特點

·； 一體型溫度變送器采用硅橡膠和環氧樹脂的密封結構，適合在耐震、耐濕、嚴酷的現場環境下設置。

·； 現場設置在熱電偶、熱阻的端子箱中使用，直接輸出4-20mA、0-10mA的輸出信號。 節省了昂貴的東西

補償導線費用，提高信號遠距離傳輸中抗干擾能力

·； 熱電偶變送器具有冷溫度自動補償功能

·； 精度高，功耗低，使用環境溫度范圍廣，工作穩定可靠

·； 一體化的溫度變送器適用范圍廣，即使形成與熱電偶、熱電阻一體化的現場設置結構，也可以作為功能模塊設置在檢查設備中

在儀表盤上使用

·； 智能溫度變送器可以通過HART調制解調器與上位機進行通信，也可以調整手機、PC和變送器的型號、分度編號、范圍

進行遠程信息管理、構成、變量監視、校正、維護功能

·； 智能溫度變送器可以根據用戶的實際需要來調節變送器的顯示方向，并且顯示變送器測量到的介質溫度以及傳感器值的變化

化、輸出電流、百分比例

◆一體式溫度變送器的工作原理

熱電偶和測溫電阻體將被測溫度轉換為電信號，并將該信號發送到變送器的輸入網絡。 該網絡包括調制零和熱電偶補償等相關電路。 將經過零調整的信號輸入至運算放大器，在運算放大器中進行信號放大，對經放大的信號進行V/I轉換器的計算處理，然后通過4-20mA的直流電流被輸出的另一路徑進行A/D轉換器的處理，然后顯示在報頭中。 變送器的線性化電路有兩種，均采用反饋方式。 用正反饋方式修正測溫電阻體傳感器，用多段折線近似法修正熱電偶傳感器。 整體數字顯示溫度變送器有兩種顯示方式。 LCD顯示的溫度變送器以2線方式輸出，LED顯示的溫度變送器以3線方式輸出。

◆一體式溫度變送器的關鍵技術參數

1 .輸入信號:熱電偶: k、e、j、b、s、t、n。 熱阻: Pt100、Cu50、Cu100 (三線式、四線式)。 智能溫度變送器的輸入信號可通過掌上電腦和PC任意設定

2、輸出信號:在范圍內輸出4-20mA的直流信號，與熱電偶或熱電阻體的輸入信號呈線性或溫度呈線性。 智能型溫度變送器是將4-20mA的直流信號同時重疊輸出基于HART標準的協議通信的隔離式溫度變送器:輸入與輸出被隔離，電壓500V被隔離，對共模干擾的抵抗力增加，適于與計算機的連接

3、基本誤差:0.5%FS、0.2%FS、智能型0.2%FS；

4、接線方式:雙線式、三線式、四線式

5、顯示方式: 4人的LCD顯示現場溫度，智能的4人的LCD可以通過PC或手機顯示現場溫度、傳感器值、輸出電流和百分比例的任意參數

6、工作電壓:普通型12V-35V、智能型12V-45V、額定工作電壓為24V

7、允許負載電阻: 500&Omega； ( 24VDC供電)極限負載電阻R(max)=50(Vmin-12 )，例如額定工作電壓24V時，負載電阻為0-600&Omega； 在范圍內選擇使用。

8、工作環境: a :環境溫度-25-+80℃(常規型)

-25-+70℃(數字顯示型)

-25-+75℃(智能型)

b :相對濕度:5%-95%

c :機械振動f&le； 50Hz，振幅&le； 0.15mm毫米

d :無腐蝕氣體等環境

9 .環境影響系數: &delta； &le； 0.05%/℃。

◆測量范圍

類別材質評分測量范圍

熱

電氣

娃娃

在鎳鉻合金E 0-1000℃范圍內是任意的

在鎳鉻合金K 0-1300℃范圍內是任意的

鉑銠10-鉑S 0-1600℃范圍內任意

鉑銠30-鉑銠6 B 0-1800℃范圍內可以任意選擇

在銅-康銅T 0-400℃范圍內是任意的

在鐵-康銅J 0-1200℃范圍內是任意的

熱

電氣

抵抗

銅熱阻Cu50 -50-+150℃范圍內是任意的

在銅熱阻Cu100 -50-+15℃范圍內是任意的

鉑測溫電阻體Pt100 -200-+600℃范圍內是任意的

◆型號命名方式

型號

類別

感溫元件

材料

溫度

轉送

器皿

安裝固定

方式

配線

箱形

保護

管徑

干活兒

末端形式

的雙曲馀弦值

形式

追加安全

裝腔作勢

說明

w

溫度計

r

熱電偶

z軸

熱阻

m

因科內爾

n

因科內爾

e

因科內爾

f.f

鐵-銅鎳

c.c

銅-銅鎳

p

鉑

c.c

銅

乙組聯賽

溫度變送器

1無固定裝置

2固定螺釘

3可動法蘭

4固定法蘭

5活絡管接頭式

6固定螺釘錐形型號

7直接接頭式

8固定螺紋接頭式

9可動螺紋接頭式

2防噴流式

3？ 防水式

4？ 防爆式

0 Ф16

1 Ф12

2 Ф16高鋁管

3 Ф20高鋁管

g變截面

m模擬顯示

s數字顯示

未正常安裝

z分離安裝

W R N B 2 4 0 G S Z代表型號選型
