抱箍式熱電偶

2019-12-28 17:25更多熱電偶型號 人已圍觀 站內編號:261

簡介抱箍式熱電偶是由鎧裝熱電偶材料制成的測溫元件,其一端固定在箍上,箍安裝在待測管道的外面(管道不需要鉆孔,安裝時不需要動火)。管道表面的溫度由熱電偶通過箍圈的集熱來測量...

 抱箍式熱電偶是由鎧裝熱電偶材料制成的測溫元件,其一端固定在箍上,箍安裝在待測管道的外面(管道不需要鉆孔,安裝時不需要動火)。管道表面的溫度由熱電偶通過箍圈的集熱來測量。  該產品安裝簡單,熱響應快,測量可靠,價格低廉。

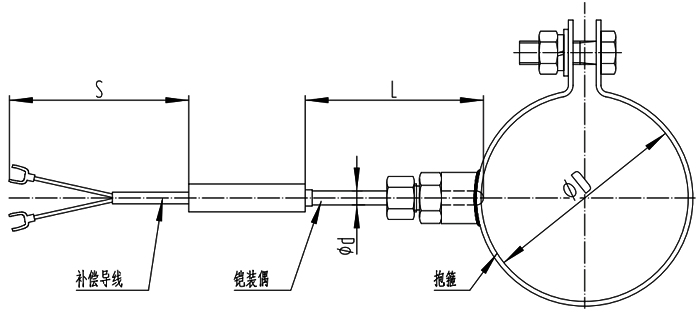

抱箍式熱電偶
抱箍式熱電偶是熱電偶系列產品之一,可以方便有效地解決管道外壁溫度測量問題。精益提供抱箍式熱電偶價格、類型選擇和安裝技術服務。

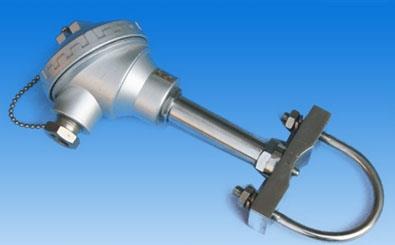

抱箍式熱電偶
抱箍式熱電偶選型表



WR①②-③④⑤⑥⑦-⑧-⑨/⑩   ①代號      箍式熱電偶類型          推薦使用溫度
N                    K分度號|鎳鉻-鎳硅                0-800℃,熱電偶較高使用溫度與鎧偶外徑有關,直徑大使用溫度和壽命就長
E                     E分度號|鎳鉻-銅鎳                0-600℃,熱電偶較高使用溫度與鎧偶外徑有關,直徑大使用溫度和壽命就長   ②代號      抱箍式熱電偶熱電偶對數
1                    單支式
2                     雙支式  ③代號      安裝方式
G                    抱箍式熱電偶  ④代號      抱箍式熱電偶接線方式
1                     引線引出(簡易結構)
3                     防水接線盒 ⑤代號      測量端形式              說明
1                     絕緣式                                  常規供貨
2                     接殼式 ⑥代號      抱箍式熱電偶保護管材質
0                     1Cr18Ni9Ti
1                     碳鋼 ⑦代號     精度等級               說明
2                     II級                                      常規供貨
1                     I級                                       協議供貨 ⑧代號      管道外徑D,單位:mm
***                   ***(數字)                             請參閱下面“常用管道公稱直徑與管道外徑對照表” ⑨代碼       冷端加強管長度mm
***                   ***(數字)                             加強管長度=管道保溫層厚度+200mm,確保熱電偶接線端遠離高溫區域  ⑩代號      引線長度L1,單位:mm
0                     無引線
***                  ***(數字) 選型舉例:WRK2-G3102-159-350/0          WRK2-G1102-133-500/2000

常用管道公稱直徑與管道外徑對照表 管道公稱直徑mm        苐yi系列管道外徑mm         (國內常用)第二系列管道外徑mm DN15                          φ21.3                                                 φ18
DN20                          φ26.9                                                 φ25
DN25                          φ33.7                                                 φ32
DN32                          φ42.4                                                 φ38
DN40                          φ48.3                                                 φ45
DN50                          φ60.3                                                 φ57
DN65                          φ76.1                                                 φ76
DN80                          φ88.9                                                 φ89
DN100                        φ114.3                                               φ108
DN125                        φ139.7                                               φ133
DN150                        φ168.3                                               φ159
DN200                        φ219.1                                               φ219
DN250                        φ273                                                  φ273
DN300                        φ323.9                                               φ325
DN350                        φ355.6                                               φ377
DN400                        φ406.4                                               φ426
DN450                        φ457                                                  φ478
DN500                        φ508                                                  φ529
DN600                        φ610                                                  φ630
