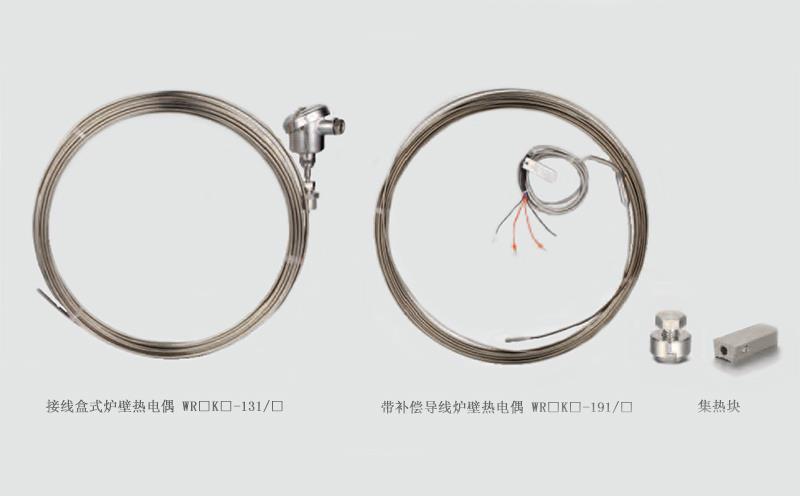

爐壁熱電偶是帶有集熱塊作為溫度測量元件的鎧裝熱電偶，適用于測量電廠鍋爐的表面溫度爐壁管壁或圓柱體。爐壁熱電偶前端有一個集熱塊用于安裝，可以用螺釘固定或直接焊接到設備表面。  爐壁熱電偶選擇示例
 WRNK2-191/PD04-1200/2000
 k索引號雙分支類型爐壁熱電偶，熱電偶直徑6mm，工作端絕緣，鎧裝熱電偶體長1200mm，補償導線長2000mm，精度等級為ⅱ級
爐壁熱電偶選型表

---

WR①K②－③④⑤/⑥-⑦/⑧

---

①代號   熱電偶類型                 推薦使用溫度
N              K分度號|鎳鉻-鎳硅                      0-800℃
E              E分度號|鎳鉻-銅鎳                       0-600℃

---

②代號   熱電偶對數
1              單支式
2              雙支式

---

③代號   安裝固定裝置               說明
1              無固定裝置                                  鎧裝熱電偶前端用螺栓固定集熱塊上

---

④代號   接線盒形式
9              補償導線引出式
3              防水接線盒

---

⑤代號   工作端形式                 說明
1              絕緣式                                         推薦采用

---

⑥代號   集熱塊安裝形式             說明
PD01        感溫片20 ×25
PD02        感溫片20 ×75
PD03        固定卡
PD04        R圓弧集熱塊
PD05        R圓弧斜角集熱塊
PD06        四方集熱塊+基座

---

⑦代號   鎧裝體長度(結構示意圖中L的長度)
**              **mm

---

⑧代號   補償導線長度(結構示意圖中S的長度)
省略          無補償導線    僅適用于接線盒形式選型代碼④為“3”的爐壁熱電偶
**             **mm(標準配置為2m)  僅適用于接線盒形式選型代碼④為“9”的爐壁熱電偶

---
